电动铲运机耐磨电缆

电动铲运机耐磨电缆

电动铲运机耐磨电缆是专为矿山开采、隧道工程、港口码头等恶劣工况设计的特种电缆，承担着设备动力传输与信号控制的核心功能。其需耐受频繁拖拽、矿石摩擦、机械冲击、油污腐蚀及极端温差，凭借特殊的材料选型与结构设计，成为保障铲运机连续作业的关键部件。以下从核心性能、结构设计、应用场景、技术参数及选型维护等方面展开解析：

一、核心性能与适配优势

1. 超强耐磨性外护套多采用 TPU（热塑性聚氨酯）或 PUR（聚醚型聚氨酯）材料，耐磨性能是普通 PVC 电缆的 3-4 倍，可抵御矿石、碎石的长期摩擦。通过泰伯磨耗测试的电缆，1000 转后磨损量可控制在 50mg 以内，在铁矿、铜矿等井下作业中，使用寿命比常规电缆延长 2-3 倍。

2. 抗拉伸与抗扭转能力针对铲运机作业中电缆频繁卷绕、拖拽产生的张力与扭转应力，采用 “凯夫拉编织抗扭层 + 钢丝承重绳” 的加强设计，抗张强度可达 35N/mm²，最大抗张载荷能满足 1800N，有效避免断芯、开裂或螺旋变形。

3. 严苛环境适应性

• 耐油耐腐：可抵抗润滑油、液压油及矿山常见酸碱物质侵蚀，符合 EN 60811-2-1 耐油性标准。

• 宽温与耐候：在 - 40℃至 80℃温度范围内保持柔性，部分优化产品可耐受 - 60℃至 120℃极端温度，户外作业时具备抗紫外线老化能力，地下潮湿环境中防水等级达 IP67。

• 安全阻燃：采用无卤阻燃材料，符合 IEC 60332-1-2 阻燃标准，在井下等密闭空间可抑制火势蔓延，减少有毒烟雾释放。

4. 电气稳定性导体采用多股精绞超细无氧铜丝（符合 VDE 0295 6 类标准），绝缘层选用高机械强度改性弹性体，绝缘电阻＞10GΩ・cm，能稳定承载动力传输需求，避免因摩擦、振动导致的绝缘失效。

5.

二、结构设计与核心构成

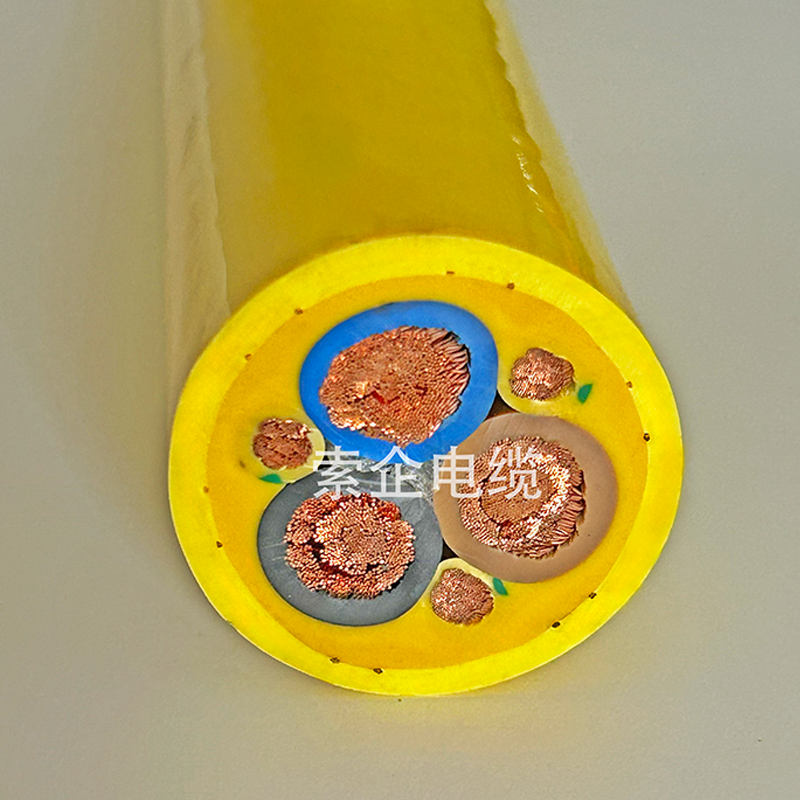

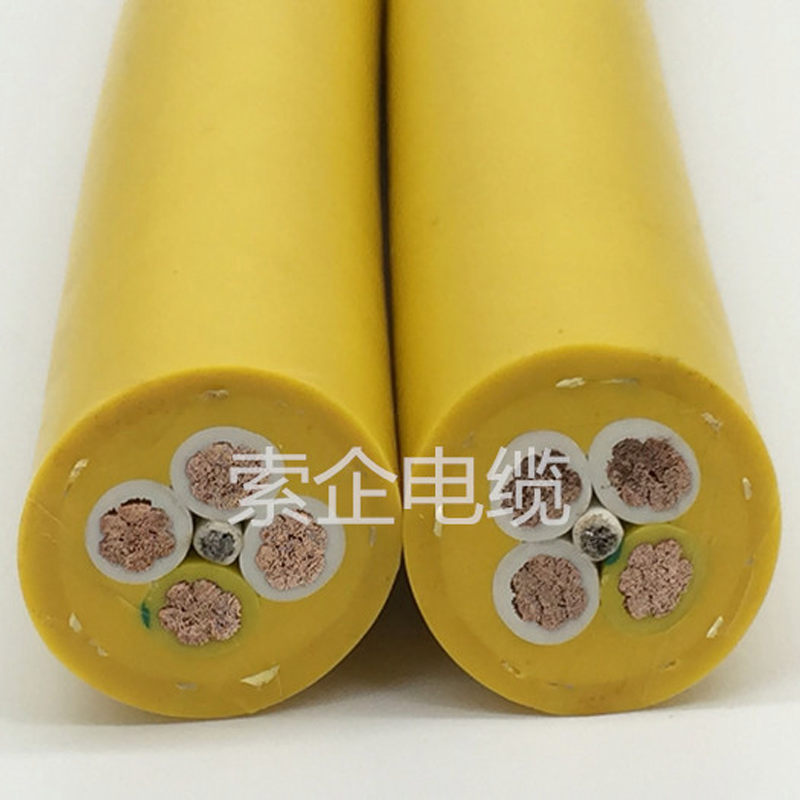

电动铲运机耐磨电缆采用分层强化结构，从内到外依次实现导电、绝缘、抗机械损伤等功能，典型结构如下：

1. 导体：多股精细裸铜丝按特定绞距绞合，保证柔韧性与导电效率，适配频繁弯曲场景。

2. 绝缘层：专用热塑性弹性体（TPE）或改性 PVC 材料，具备高机械强度与电气绝缘性，防止线芯间短路。

3. 内护层：TPU 或 NBR 弹性体挤压成型，固定线芯结构，增强缆芯抗扭能力，同时隔绝外部湿气与粉尘。

4. 加强层：高密度凯夫拉（芳纶丝）整体编织，形成抗扭抗拉骨架，部分规格增设钢丝承重绳，进一步提升载荷能力。

5. 外护层：进口耐磨 PUR/TPU 材料，颜色以橙黄色、黑色为主（便于井下识别），具备防刮伤、抗撕裂特性，是抵御外部磨损的核心屏障。

三、典型应用场景与规格适配

1. 场景细分与性能侧重

• 地下矿山：适配 1-6 立方井下电动铲运机，需重点满足阻燃、耐湿、抗扭转需求，如铜矿、金矿等巷道作业中的动力与控制电缆。

• 露天矿山：应对紫外线、高温与矿石冲击，选用抗 UV、耐冲击的加强型护套电缆，适配吊斗铲、堆取料机等设备。

• 港口与建筑：在盐雾腐蚀或建筑废料摩擦环境中，依赖耐腐、耐磨特性，用于装载机、起重机的卷筒供电。

2. 常用规格按铲运机功率与功能需求，常见规格包括：

• 动力电缆：3×10、3×16、3×35、3×50+1×25、3×95+1×50 等；

• 控制 + 动力复合电缆：3×35+1×16、3×50+3×10+2×1.5、3×70+3×16+2×1.5 等，兼顾动力传输与信号控制。

•

四、选型建议与维护要点

1. 精准选型依据

• 环境匹配：地下矿山优先选阻燃低烟、耐湿型（如带凯夫拉抗扭层 + PUR 护套）；露天矿山侧重抗 UV、耐冲击；港口场景需强化耐盐雾腐蚀性能。

• 负载适配：根据铲运机功率选择导体截面，1-3 立方机型可选 3×16+1×10，4-6 立方大功率机型需选用 3×50+1×25 及以上规格。

2. 日常维护要点

• 定期检查外护套磨损与抗扭层完整性，若出现裂纹、鼓包或屏蔽层电阻＞0.1Ω，需及时更换；

• 避免电缆与尖锐矿石、有机溶剂（如丙酮）直接接触，防止护套溶胀或划伤；

• 卷筒布线时预留缓冲长度，避免过度拉伸，存放时避免挤压折叠，保持自然松弛状态。
